Стальная задвижка 30с915нж

Стальная задвижка 30с915нж

Стальная задвижка 30с915нж – это современная модель, которая относиться к группе клиновых. Производство модели осуществляется во фланцевом исполнении или для приварки с выдвижным шпинделем.

Производство задвижки со специальным затвором по форме жесткого или двухдискового клина значительно снижает вероятность возникновения заклинивания во время колебаний температуры в рабочей среде.

Наиболее распространёнными внутри трубными веществами сегодня являются:

• жидкости различных плотностей;
• пары, природный, легковоспламеняющийся газ;
• нефтеперерабатывающие продукты, нефть, нефтехимические продукты;
• неагрессивные металлы.

Это небольшой перечень веществ, который проходит длительный путь по трубопроводу без аварийных происшествий в том случае, если правильно подобрать и купить товар на специализированных заводах. Таким образом, проходящие по трубам и задвижкам смеси не оказывают разрушительное воздействие и образование коррозии на весь транспортный путь внутри системы от начальной до конечной точки.

Назначение стальной задвижки 30с915нж

Используется в качестве стальной задвижки 30с915нж на крупных системах трубопровода для обеспечения качественной транспортировки, заранее определённого вещества. Заказать товар можно в комплекте с соответствующими дополнительными составляющими, необходимыми для обеспечения более лёгкого процесса эксплуатации и регулирования положения задвижки.

ОКОНЧАТЕЛЬНАЯ ЦЕНА НА ЗАДВИЖКУ 30С915НЖ ЗАВИСИТ ОТ УСЛОВИЙ ПОСТАВКИ (КОЛИЧЕСТВА, УСЛОВИЙ ОПЛАТЫ, ДОСТАВКИ), ДАННЫЙ ПРАЙС-ЛИСТ НОСИТ ИСКЛЮЧИТЕЛЬНО ИНФОРМАЦИОННЫЙ ХАРАКТЕР!

Технические характеристики стальной задвижки 30с915нж

• Рабочее давление системы в пределах 4,0 МПа.
• Сальная задвижка может использоваться с водой, паром, нефтью, маслом, и другими газообразными не агрессивными средами.
• Диапазон рабочей среды от 0 до 450С.
• Диапазон естественной температуры от -60 до +50˚С.
• - Управление маховиком осуществляется при помощи электрического привода или вручную. Требуемое исполнение работы определяется в зависимости от условий эксплуатации и агрессивной среды.
• Соединение с трубопроводом осуществляется при помощи фланца.
• Изначальное положение самой стальной задвижки установлено приводом наверх.
• Движение всего потока внутренней жидкости или газа может быть реализовано в заданную сторону.
• Рабочее направление затвора стальной задвижки может быть только в положении «открыто» или «закрыто». Использование стальной задвижки 30с915нж в роли дросселирующего аппарата не разрешается.

Техническое обслуживание стальной задвижки 30с915нж

• Осуществляя заказ задвижки 30с915нж на определённый объект необходимо понимать, что для правильной установки требуется заключить договор на проведение работ с соответствующей организацией.
• Календарная техническая проверка. Так же необходимо заметить, что установку и сопровождение работы с периодическими проверками оборудования и всей трубопроводной трассы лучше доверить профессиональным рабочим. Специалисты высокого уровня могут адекватно оценить уровень изношенности системы и отдельных элементов, таким образом, предотвращая возможность возникновения аварии или утечки.
• Монтаж задвижки 30с915нж производиться таким образом, что бы положение элемента не располагалось ниже продольной оси задвижки.
• Периодичность проведения технических работ должна быть не реже 1 раза в 30 дней.

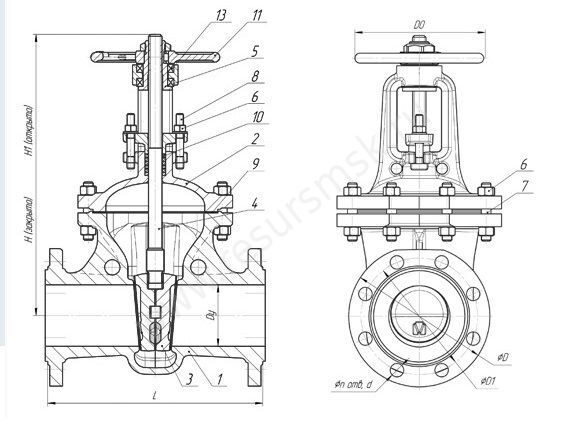

Материальное исполнение стальной задвижки 30с915нж

• 1. Корпус: сталь 25Л
• 2. Крышка: сталь 25Л
• 3. Клин (диски): сталь25Л
• 4. Шпиндель: 20Х13
• 5. Гайка шпинделя: латунь ЛС59-1
• 6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
• 7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
• 8. Болт откидной или анкерный: сталь 35
• 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
• 10. Набивка сальника: ТРГ
• 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
• 15. Наплавка на клине: 13Х25Т, 10Х17Т

Наименование	L	D	D1	n	d	H3	Масса, кг
Задвижка 30с915нж Ду 50	216/250	160	125	4	18	345	20
Задвижка 30с915нж Ду 80	283/310	195	160	8	18	422	49,4
Задвижка 30с915нж Ду 100	305/350	230	190	8	22	491	61,5
Задвижка 30с915нж Ду 150	403/450	300	250	8	26	654	149,5
Задвижка 30с915нж Ду 200	419	375	320	12	30	775	156
Задвижка 30с915нж Ду 250	457	445	385	12	33	965	250
Задвижка 30с915нж Ду 300	500	510	450	16	33	1345	348
Задвижка 30с915нж Ду 400	600	655	585	16	39	1565	750

Комплектация стальных задвижек 30с915нж

Комплектация запорного элемента осуществляется в соответствии с техническими условиями и сопроводительной документацией, сертификатами качества и надлежащими разрешениями на использование в промышленности.
